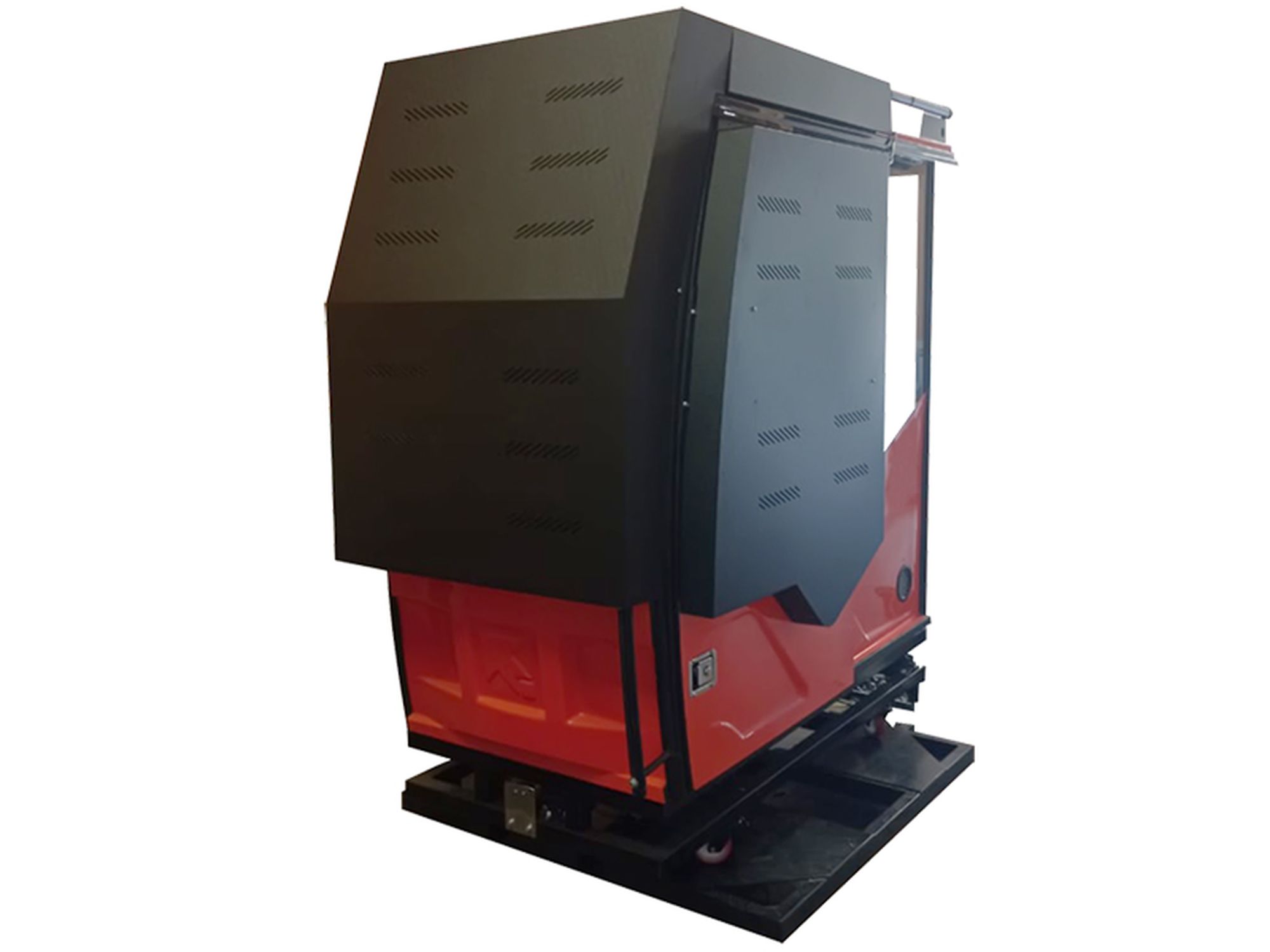

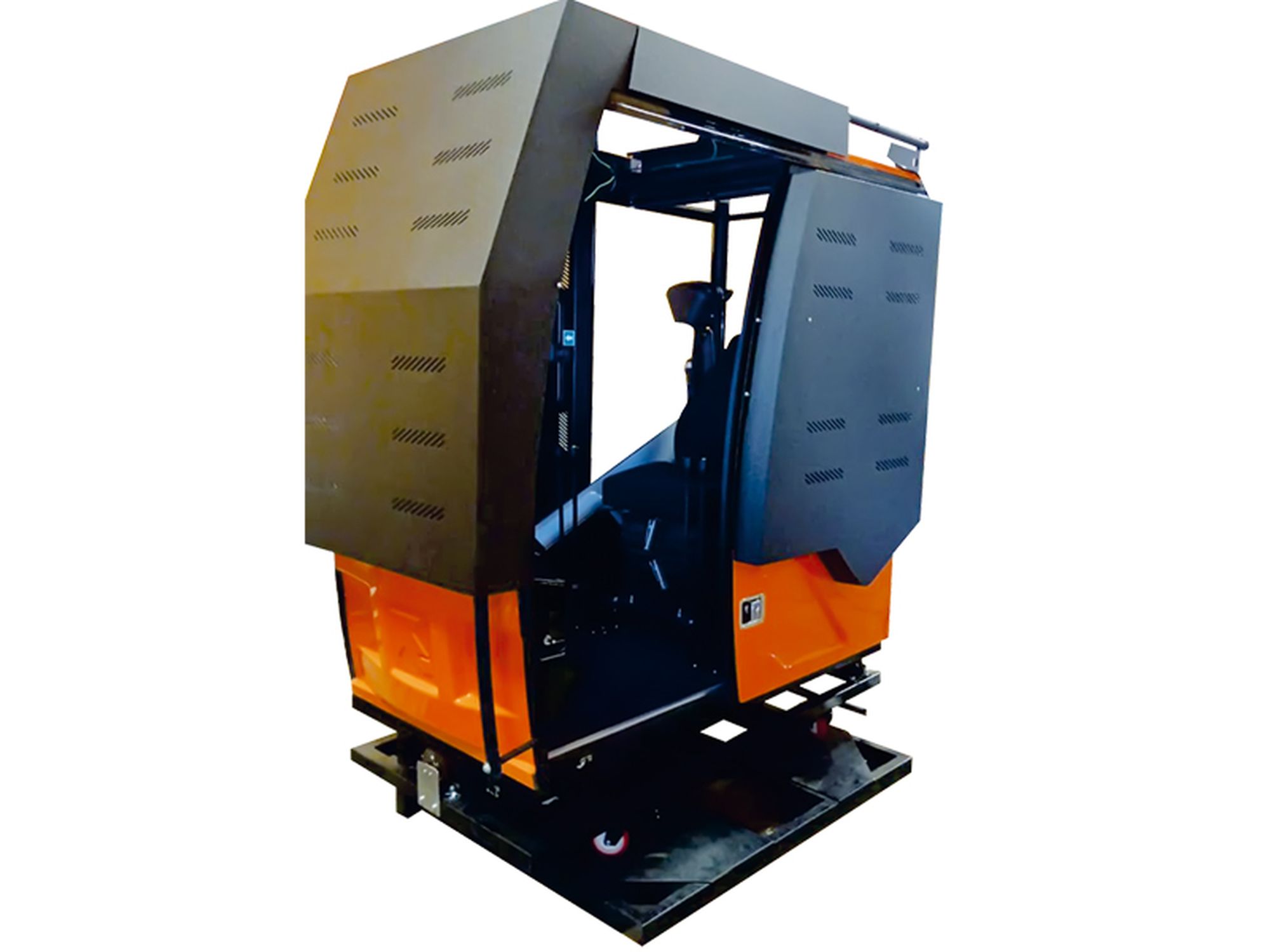

Интерактивный тренажер автомобильного крана, установленный на динамическую платформу

Описание

Интерактивный учебный тренажер предназначен для первоначального обучения машиниста (оператора) автокрана КС, а также для совершенствования или коррекции имеющихся навыков управления автокраном опытных машинистов (операторов).

Учебный тренажер разработан в соответствии с программой подготовки машинистов (операторов) автокранов, отвечает требованиям пожарной и электробезопасности, а также санитарных правил и нормативов.

Учебный тренажер позволяет:

• отрабатывать базовые моторные навыки управления типичным автокраном;
• изучать состав, расположение органов управления и контрольно-измерительных приборов в кабине машиниста автокрана;
• изучать общие принципы управления автокраном при разных метеорологических условиях и времени суток;
• отрабатывать навыки по приведению автокрана в рабочее положение и его вывешиванию;
• выполнять крановые операции;
• имитировать работу приборов безопасности ОНК 140, ОНК 160, ОГМ 240;
• осуществлять автоматическую фиксацию ошибок обучающихся и сохранять статистические результаты тренировочных и экзаменационных заездов в персонифицированной базе данных.

Устройство учебного тренажера предусматривает стандартную компоновку рабочего места машиниста (оператора) и размещение органов управления автокрана серии КС.

Учебный тренажер оснащен широкоформатным ЖК-дисплеем 49″ и двумя дисплеями 43″, моделирующими фронтальный и боковые обзоры с рабочего места машиниста (оператора), а также монитором 32″, моделирующим обстановку над кабиной.

В комплект поставки входит беспроводная клавиатура, позволяющая инструктору управлять программным меню учебного тренажера и задавать в процессе выполнения обучающимся упражнений по управлению краном следующие неисправности транспортного средства:

• отказ работы управления;
• отказ работы гидравлической системы;
• повышение температуры охлаждающей жидкости;
• падение давления масла в двигателе;
• неисправность генератора;
• полное израсходование топлива.

Программное обеспечение учебного тренажера на основе 3D-симуляции движения автокрана, с учетом его физических параметров, а также свойств виртуальной окружающей среды, полностью имитирует работу органов управления автокрана, моделирует здания и окружающие объекты стройки, выполненные с высокой степенью детализации.

Основные характеристики учебного тренажера:

• оригинальная кабина автокрана серии КС;
• динамическая платформа;
• рабочее место инструктора;
• сиденье оператора крана;
• ЖК-дисплей 49″;
• ЖК-дисплей 43″ (2 шт.);
• ЖК-дисплей 32″;
• оригинальный пульт машиниста (оператора) автокрана;
• беспроводная клавиатура с возможностью управления инструктором программным меню и неисправностями транспортного средства;
• металлическая рама, снабженная фиксируемыми колесиками для удобства перемещения тренажера;
• система двусторонней аудиосвязи;
• видеокамера для отслеживания действий обучающегося.

Органы управления и контрольно-измерительные приборы пульта машиниста (оператора) автокрана:

• сигнальная лампа ограничителя грузоподъемности;
• указатель длины стрелы;
• указатель степени загрузки крана;
• кнопка увеличения скорости подъема (опускания) груза;
• указатель температуры воды;
• указатель давления масла;
• указатель наклона крана;
• указатель грузоподъемности;
• педаль топливоподачи и остановки двигателя;
• рукоятка управления стрелой;
• рукоятка управления грузом;
• рукоятка управления секцией стрелы;
• рукоятка поворота рамы;
• выключатель плафона;
• выключатель фары на стреле;
• выключатель фары на кабине;
• выключатель приборов;
• выключатель освещения приборов;
• имитатор прибора защиты опасного напряжения;
• кнопка блокировки;
• кнопка сигнала.
