Комплект учебно-лабораторного оборудования “Телекоммуникационные линии связи”- 4.0
Вся представленная на сайте информация, в том числе технические характеристики, наличие на складе, стоимость товаров, носит информационный характер и ни при каких условиях не является публичной офертой. Обработка персональных данных осуществляется в соответствии с Политикой конфиденциальности.
Описание

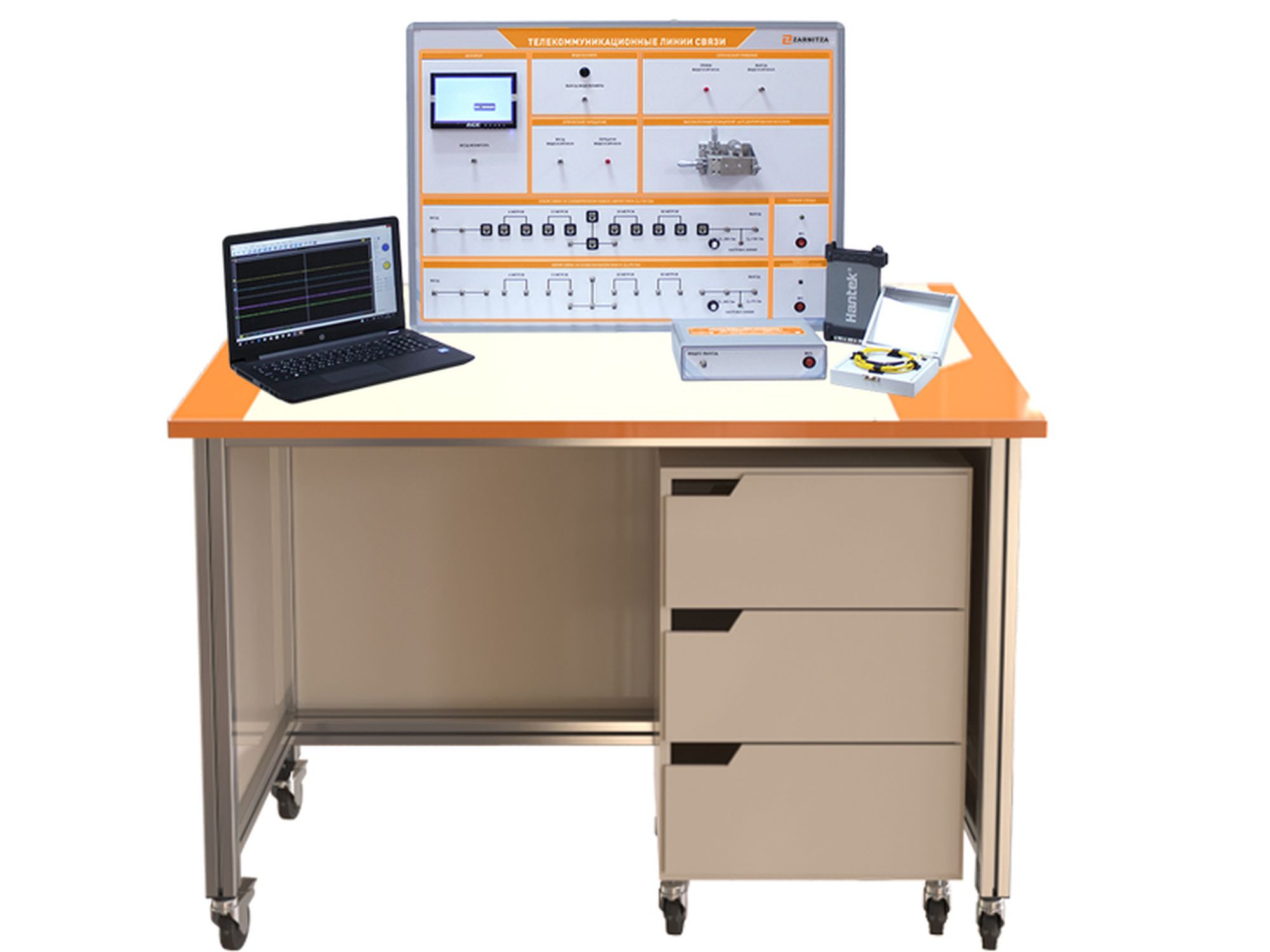

Комплект учебно-лабораторного оборудования “Телекоммуникационные линии связи” представляет собой вертикальный моноблочный модуль настольного исполнения, имитирующий прохождение сигналов в волоконно-оптических, симметричных и коаксиальных линиях связи.Лабораторный стенд предназначен для изучения дисциплины “Сетевые информационные технологии” и изучения распространения сигналов в волоконно-оптических, симметричных и коаксиальных линиях связи. Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по дисциплине “Сетевые информационные технологии”.
Комплектация
- Лабораторный стенд “Телекоммуникационные линии связи”.
- Ноутбук.
- USB осциллограф.
- USB генератор.
- Комплект соединительных проводников и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания к выполнению лабораторных работ.
Состав
1. Волоконно-оптическая линия связи, которая включает в себя:
- передающую телевизионную камеру;
- оптический передатчик;
- высокоточный позиционер для центрирования волокна;
- участок длинной линии оптоволокна;
- оптический приемник;
- ·оптический кабель с разъемами для его подключения на передней панели.
2. Линия связи на симметричном кабеле (“витой паре” с волновым сопротивлением не более 100 Ом), которая включает в себя:
- входной и выходной симметрирующие трансформаторы;
- отрезок симметричного кабеля с разъемами для его подключения на передней панели;
- нагрузку линии.
3. Линия связи на коаксиальном кабеле с волновым сопротивлением не более 75 Ом, которая включает в себя:
- отрезок коаксиального кабеля с разъемами для его подключения на передней панели;
- нагрузку линии.
4. Встроенный генератор помехи, который формирует импульсы тока прямоугольной формы.
Учебно-методическое пособие по проведению лабораторных работ
- Определение полосы пропускания волоконно-оптической линии связи.
- Исследование влияния погрешностей (неоднородностей) в стыках оптоволоконных кабелей на затухание сигнала и определение технических требований к точности изготовления оптических соединителей.
- Исследование распространения электромагнитных колебаний в кабелях в зависимости от сопротивления источника сигнала и нагрузки на импульсном сигнале.
- Определение характера распространения сигналов в линии в зависимости от сопротивления нагрузки на гармоническом сигнале.
- Сравнительная оценка помехозащищенности линий при внешнем воздействии электромагнитных полей.
- Проведение качественной оценки передачи телевизионного сигнала по волоконно-оптической линии связи с внесением неоднородностей в стык оптического кабеля.
- Передача видеосигнала от видеокамеры по различным линиям связи.
- Измерение затухания кабеля в диапазоне частот.
