Комплект учебно-лабораторного оборудования “Мехатроника.Секция переноса”
Вся представленная на сайте информация, в том числе технические характеристики, наличие на складе, стоимость товаров, носит информационный характер и ни при каких условиях не является публичной офертой. Обработка персональных данных осуществляется в соответствии с Политикой конфиденциальности.
Описание
Станция предназначена для изучения основ мехатроники и промышленной робототехники.
Мехатронные комплексы позволяют моделировать работу автоматизированных производственных установок и конвейеров различных конфигураций. Мехатронные станции “Зарница” представляют собой установки модульного типа на мобильном основании, что позволяет составлять различные комбинации мехатронных ячеек для решения тех или иных учебно-производственных задач.

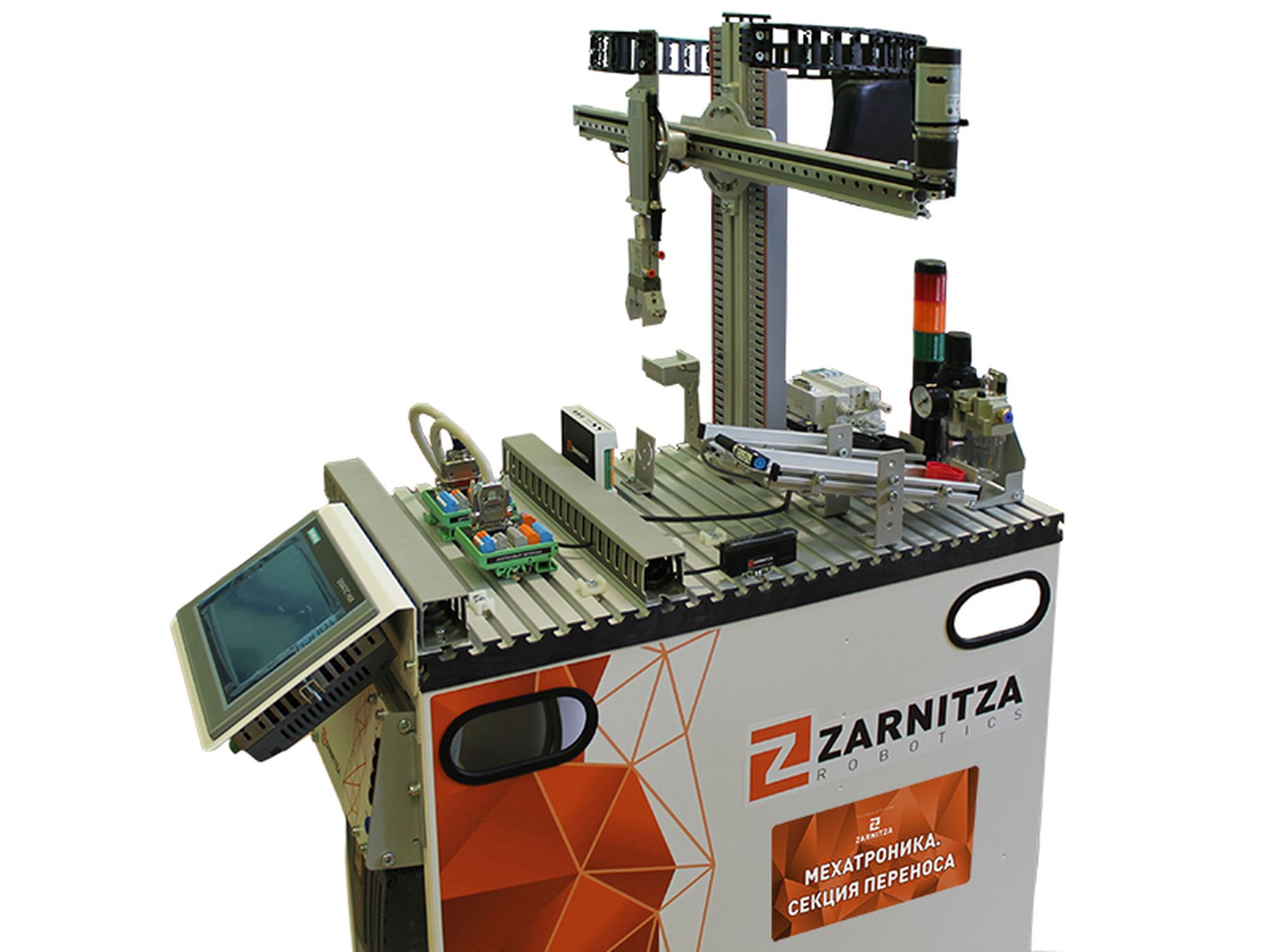

Станция “Робототехника. Секция переноса” оснащена универсальным двухосевым манипулятором. Поступающие на приемник заготовки обнаруживаются диффузионным оптическим датчиком. В этом месте манипулятор захватывает заготовки с помощью пневматического захвата. В захват встроен оптический датчик. Датчик различает “черные” и “не черные” заготовки. Согласно этому критерию заготовки могут укладываться на различные скаты. Если станция комбинируется с другими станциями, можно задать другие критерии отсортировки. Заготовки также могут укладываться на последующую станцию. На станции используются промышленные компоненты. Электрический линейный привод с двигателем постоянного тока обеспечивает быстрое позиционирование даже в промежуточные позиции. В качестве подъемного цилиндра для оси Z используется линейный цилиндр с опросом конечных положений. На подъемный цилиндр установлен пневматический линейный захват. Оптический датчик, встроенный в губку захвата, распознает заготовки. Управление станцией осуществляется при помощи программируемого логического контроллера, с возможностью отображения графического интерфейса на сенсорной панели.
Учебно-методические материалы, поставляемые в комплекте с изделием, позволят на практике познакомиться с устройством электрических и пневматических исполнительных устройств, датчиков технологической информации, алгоритмизацией производственных процессов и программированием ПЛК (программируемых логических контроллеров). В комплект входит специализированное программное обеспечение, позволяющее моделировать работу мехатронных ячеек и составлять рабочие алгоритмы станции.
Питание осуществляется от однофазной сети переменного тока. Напряжение сети питания 220 В, частота 50 Гц (+/- 1 Гц). Допускается подключать только к розетке с заземлением. Розетка соответствует типу “евро”, степень защиты не ниже IP20. Розетка должна быть рассчитана на напряжение 220 В, номинальный ток 16 А.
Базовая комплектация:
|
Секция переноса в сборе |
1 |
|
Программное обеспечение (на электронном носителе) |
1 |
|
Набор заготовок |
1 |
|
Монтажный комплект (инструменты, стяжки) |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Комплект учебно-лабораторного оборудования “Мехатроника” предназначен для использования в процессе изучения основ мехатроники и промышленной робототехники при подготовке специалистов в области проектирования, монтажа, программирования, ввода в эксплуатацию, эксплуатации, технического обслуживания и поиска неисправностей в производственных установках.
Возможно использование комплекса для подготовки к Junior & WorldSkills. Также возможно использование данной станции совместно с зарубежными аналогами.
Комплектация
- Секция переноса в сборе.
- Программное обеспечение (на электронном носителе).
- Набор заготовок.
- Монтажный комплект (инструменты, стяжки).
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации.
*Для работы станции необходим источник сжатого воздуха с давлением не менее 4атм. или компрессор (приобретается отдельно).
Состав
- Алюминиевая профильная плита.
- Блок подготовки воздуха.
- Подъемно-транспортный модуль.
- Накопительный модуль с перилами.
- Магазинный модуль.
- Оптический датчик.
- Терминал подключения дискретных входов и выходов.
- Контроллер двигателя постоянного тока с реверсом.
- Датчик расхода сжатого воздуха.
- Световая колонна.
- Кабель дискретный.
- Кабель аналоговый.
- Кабель питания.
- Мобильное основание.
- Аналоговый терминал.
- Аналоговый оптический датчик.
- Панель управления.
- Панель с контроллером.
Учебно-методическое пособие по проведению лабораторных работ
1. Разновидности и принцип работы пневмооборудования производственных ячеек.
2. Разновидности и принцип работы электрооборудования производственных ячеек.
3. Знакомство со средой разработки управляющих программ для производственных ячеек и конвейеров.
4. Разновидности и принцип работы датчиков производственных ячеек.
5. Сборка производственной ячейки.
6. Отладка работы производственной ячейки.
