Тренажер портативный для обучения и подготовки персонала по эксплуатации скважин, оборудованных установками электроцентробежных насосов (ТЭС-П УЭЦН)

Описание

Программное обеспечение тренажера позволяет проводить расчет и визуализацию процессов в режиме реального времени, протекающих в продуктивном пласте, скважине, УЭЦН и механизированном подъемнике, изменять условия их работы в диалоговом режиме. При этом имитируются реальные ситуации работы насосной установки, необходимые для отработки соответствующей реакции оператора на происходящие события.

Портативный тренажер по эксплуатации скважин, оборудованных УЭЦН, с комплексным программным обеспечением “АРМАРИС” разработан совместно со специалистами кафедр прикладной математики, и подземной аэрогидромеханики Казанского (Приволжского) федерального университета (www.kpfu.ru).

Продуктивный пласт, скважина, УЭЦН образуют взаимосвязанную систему, в состав которой входят:

• Модель двухфазной фильтрации в неоднородном круговом продуктивном пласте.
• Модель движения трехфазной смеси в насосно-компрессорных трубах и в затрубно-кольцевом пространстве скважины.
• Модель движения трехфазной смеси в электроцентробежном насосе.
• Модель работы погружного электродвигателя (ПЭД).

Продуктивный пласт, скважина, погружное оборудование и протекающие в них процессы – всегда виртуальные.

Визуализация куста нефтяного месторождения выполнена в виде 3D-модели.

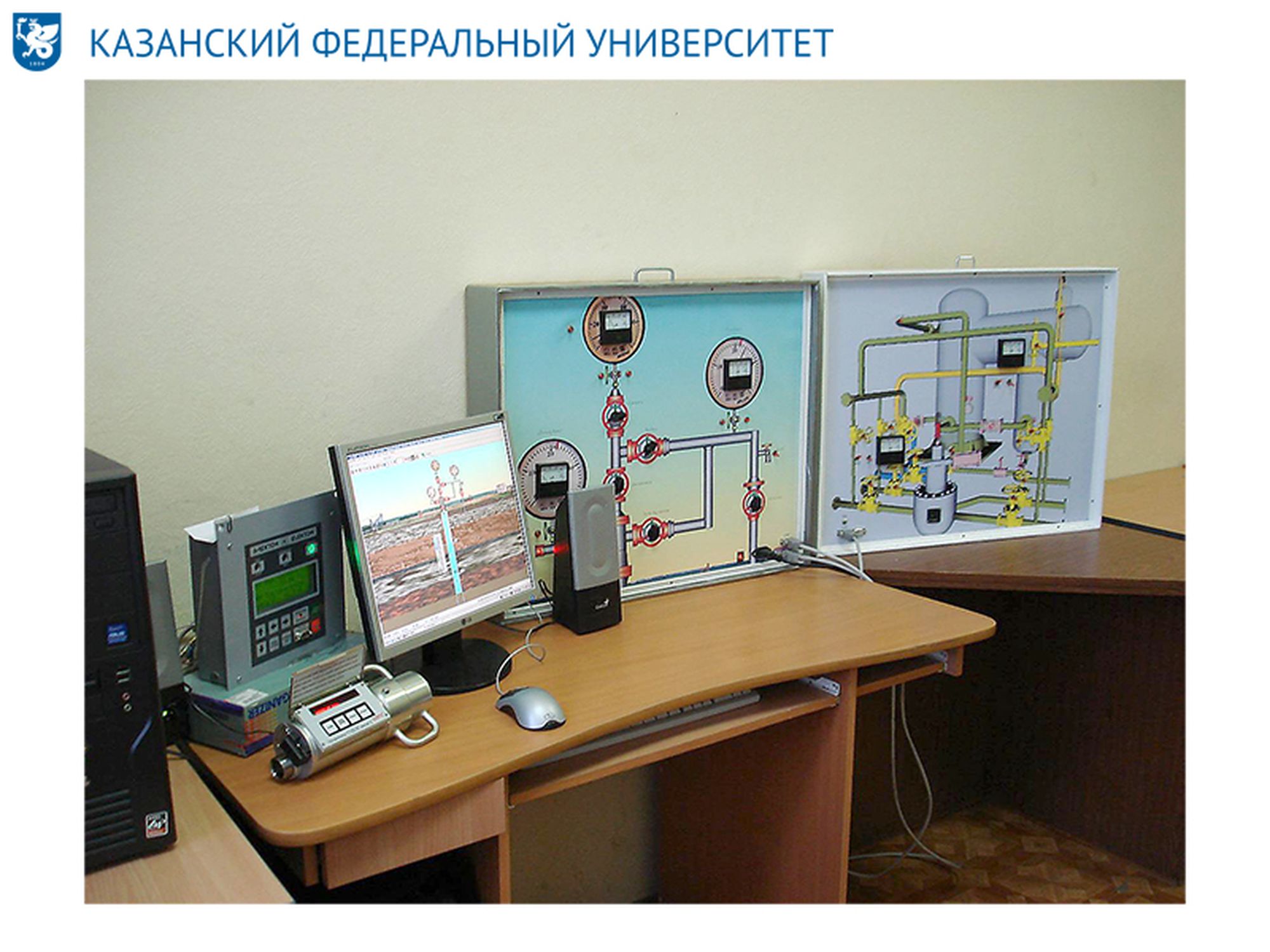

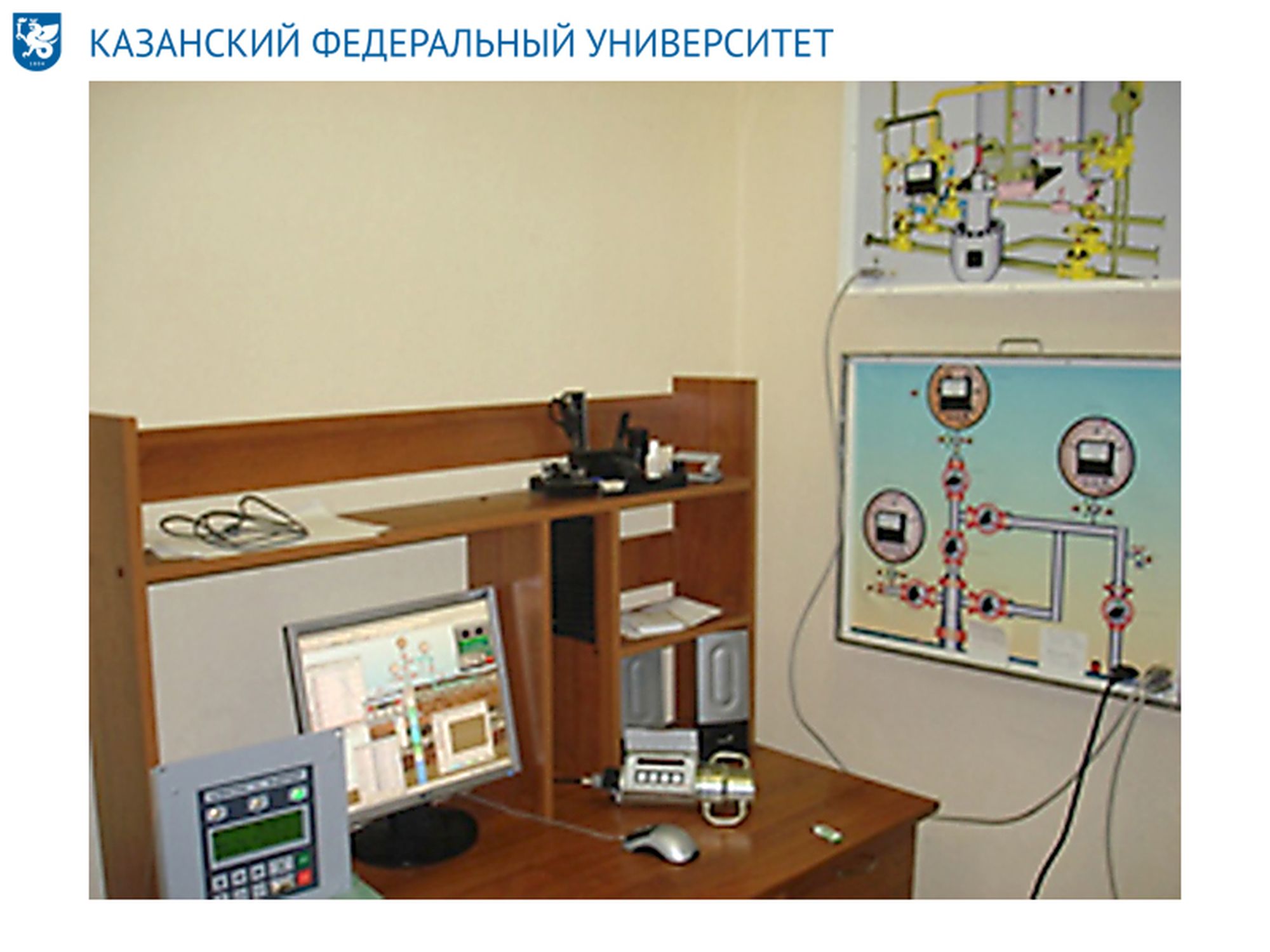

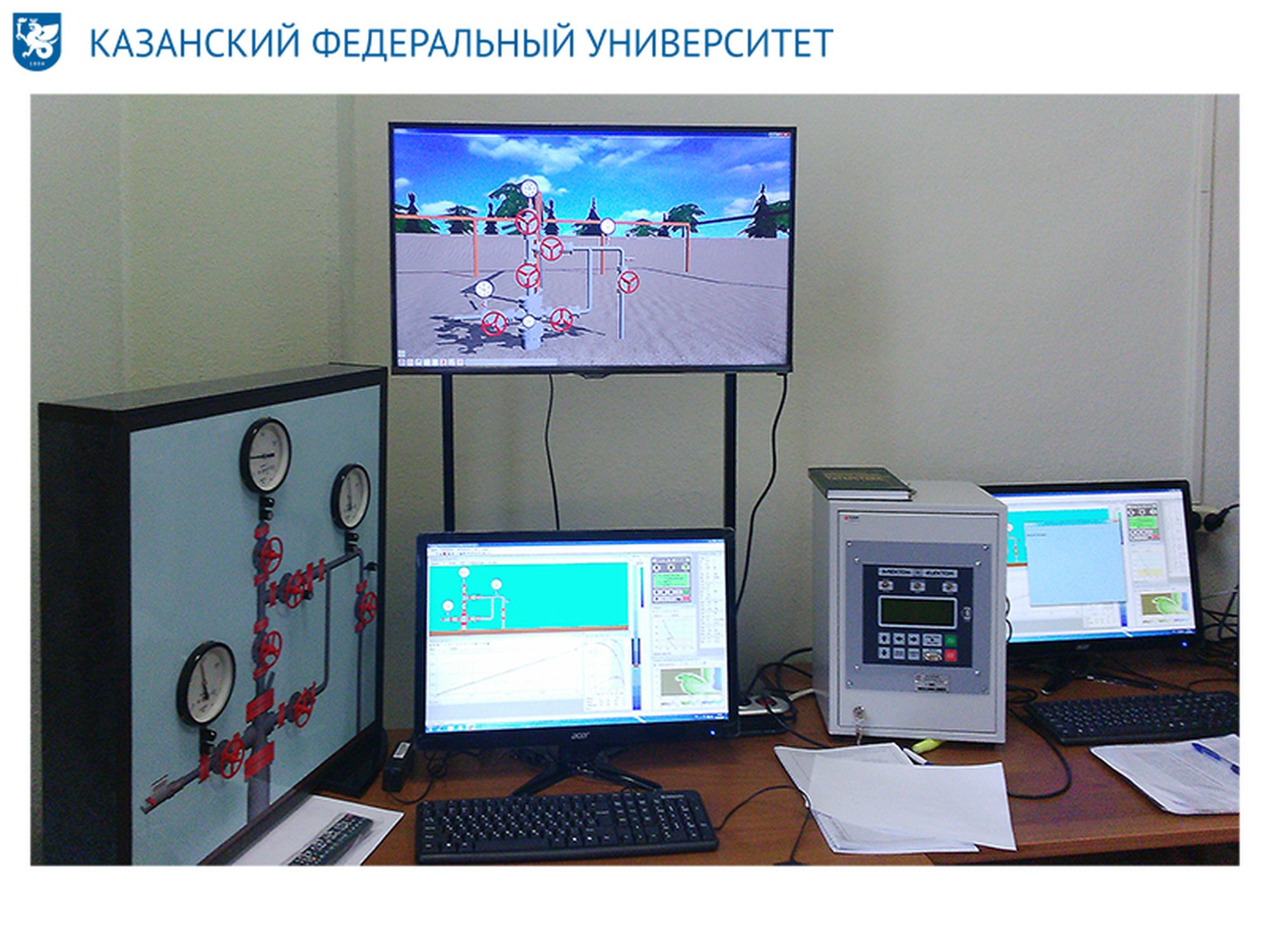

Управление процессами может проводиться с помощью подключенных макетов устройств и оборудования:

• Портативного макета-стенда “Устьевая арматура” с квазиреальными манометрами и запорно-разрядными устройствами (ЗРУ).
• Макета реального уровнемера “СУДОС-мини 2”.
• Макета реального контроллера “Электон-09.1” СУ “Электон-05-250”.
• Портативного макета-стенда АГЗУ типа “СПУТНИК” (не входит в базовый вариант, возможно отображение 3D-модели на экране дисплея/телевизора).

Элементы нефтепромыслового наземного оборудования могут быть представлены и в виде виртуальных 3D- моделей.

Тренажер позволяет осуществлять тренинг обслуживающего персонала по выполнению следующих действий:

• Проверка исправности манометров.
• Замер трубного, затрубного и линейного давления.
• Замер статического и динамического уровня.
• Контроль работы УЭЦН, управление частотным преобразователем.
• Настройка защит УЭЦН.
• Опрессовка колонны НКТ на подачу ЭЦН.
• Запуск скважины после ремонта в нормальных и осложненных условиях.
• Вывод скважины на режим в нормальных и осложненных условиях.
• Замер дебита скважины на АГЗУ, контроль неисправности узлов АГЗУ.

Для реализации функций полномасштабного тренажера имеется возможность подключать макеты реальных наземных устройств и оборудования.

Базовая комплектация:

Портативный тренажер предназначен для обучения и подготовки персонала по эксплуатации скважин, оборудованных установками электроцентробежных насосов (УЭЦН). Основной задачей тренажера является эффективное и качественное обучение студентов колледжей, техникумов и нефтяных вузов, а также подготовка и повышение квалификации операторов, мастеров и технологов по добыче нефти в учебных центрах нефтяных предприятий. Тренажер способствует формированию психомоторных реакций на аварийные ситуации, помогает приобрести опыт и навыки эксплуатации наземного и глубинного насосного промыслового оборудования, используемого при добыче нефти с помощью УЭЦН.

Комплектация

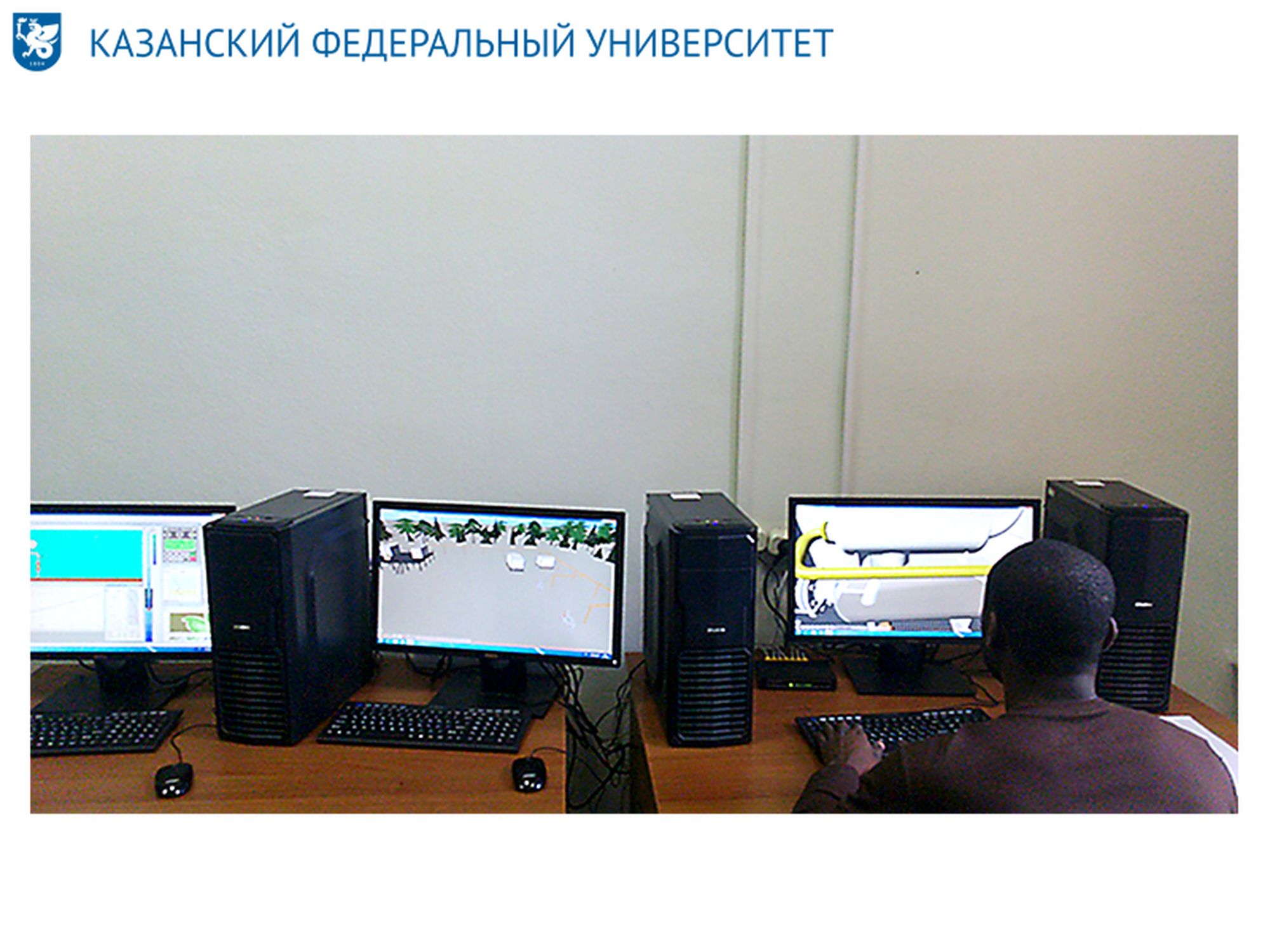

1. Компьютер с предустановленным ПО “АРМАРИС” – АРМ “Администратор/Преподаватель” (1 лицензия).
2. Программное обеспечение для установки сетевой версии на компьютеры заказчика – 5 АРМ “Пользователь/Студент” (5 лицензий).
3. Обязательна стажировка преподавателя/администратора (образовательный курс).
4. Полномасштабные макеты реальных устройств и оборудования:

• Фонтанная арматура.
• Контроллер “Электон-09.1” СУ “Электон-05-250”.
• Уровнемер “СУДОС-мини 2”.

5. Комплект соединительных проводов и кабелей.
6. Паспорт изделия.
7. Руководство по эксплуатации.
8. Технические условия.

Состав

• Программное обеспечение “АРМАРИС”.
