Комплект учебно-лабораторного оборудования “Основы электрических измерений”

Описание

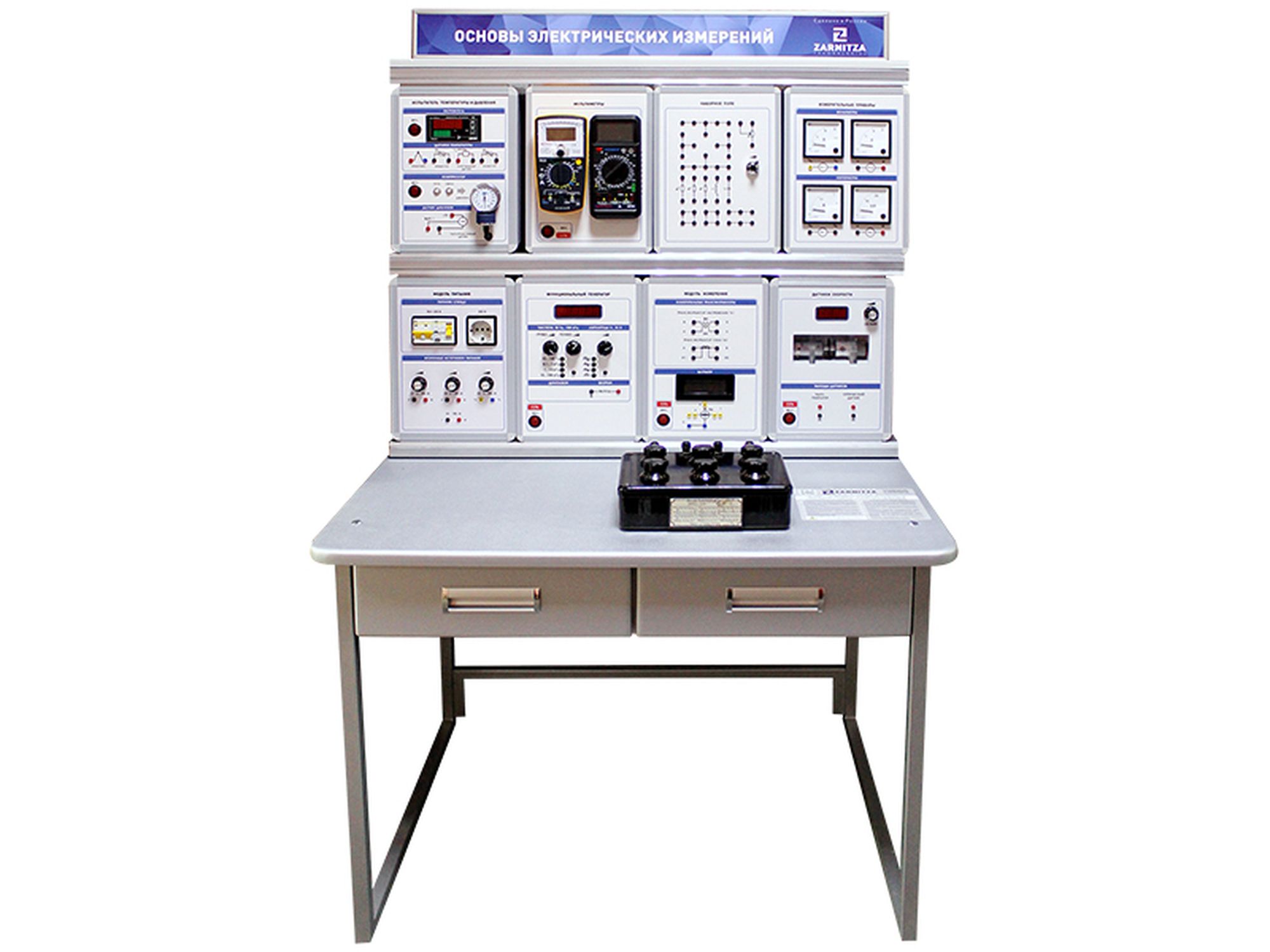

Лабораторный стенд представляет собой изделие стендового модульного исполнения.

Комплект учебно-лабораторного оборудования “Основы электрических измерений” предназначен для изучения аналоговых и цифровых измерительных приборов (калибровка, прямые и косвенные измерения, расширение пределов измерения, погрешность измерения), приобретения практических навыков измерений электрических величин в цепях постоянного и переменного тока (ток, напряжение, сопротивление, мощность), а также для изучения датчиков скорости, температуры и давления.

Комплектация

1. Лабораторный стенд “Основы электрических измерений”.
2. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой.
3. Бесконтактный тахометр.
4. Одноканальный осциллограф.
5. Магазин сопротивлений.
6. Комплект соединительных проводов и кабелей.
7. Вывеска с названием стенда.
8. Паспорт изделия.
9. Руководство по эксплуатации.
10. Методические рекомендации по проведению лабораторных работ.

Состав

Комплект лабораторных модулей:

• Функциональный генератор.
• Модуль питания.
• Испытатель температуры и давления.
• Наборное поле.
• Датчики скорости.
• Модуль измерения.
• Мультиметры.
• Измерительные приборы.

Учебно-методическое пособие по проведению лабораторных работ

1. Измерения в цепях постоянного тока:

• Прямые измерения напряжения и тока аналоговым и цифровым приборами.
• Определение полярности напряжения и направления тока по показаниям приборов.
• Косвенные измерения напряжения и тока.
• Расширение пределов измерения амперметров и вольтметров с помощью шунтов и добавочных сопротивлений.
• Калибровка аналогового амперметра и вольтметра.
• Определение методической погрешности измерений, обусловленной влиянием приборов.
• Оценка величины сопротивления аналоговых и цифровых приборов.
• Измерение ЭДС источника с высоким внутренним сопротивлением компенсационным методом.

2. Измерения в цепях переменного тока:

• Прямые измерения синусоидальных напряжений и токов.
• Прямые измерения несинусоидальных напряжений и токов.
• Оценка влияния формы и постоянной составляющей напряжения и тока на показания приборов.
• Оценка верхней границы частотного диапазона измерительных приборов.

3. Измерение мощности в цепях постоянного и переменного тока:

• Косвенное измерение мощности методом амперметра и вольтметра.
• Определение методической погрешности измерений мощности, обусловленной влиянием приборов.
• Выбор оптимальной схемы подключения приборов с целью минимизации методической погрешности измерений мощности.
• Калибровка ваттметра на постоянном токе с помощью образцовых амперметра и вольтметра.
• Прямое измерение активной мощности в цепи синусоидального тока.
• Косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях синусоидального тока с активной, активно-индуктивной и активно-емкостной нагрузками.
• Прямое измерение активной мощности и косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях с несинусоидальными напряжениями и токами.

4. Измерение электрического сопротивления в цепях постоянного тока:

• Прямое измерение электрического сопротивления аналоговым и цифровым мультиметрами.
• Косвенное измерение электрического сопротивления методом амперметра и вольтметра.
• Определение методической погрешности измерения электрического сопротивления, обусловленной влиянием приборов.
• Сборка, испытание и калибровка аналогового омметра.
• Сборка и испытание мостовой схемы измерения электрического сопротивления.
• Измерение электрического сопротивления равноплечим и неравноплечим уравновешенными мостами.
• Измерение электрического сопротивления методом замещения.

5. Измерение параметров элементов электрических цепей при синусоидальном напряжении:

• Косвенные измерения полного, активного и реактивного сопротивления элемента.
• Определение параметров схемы замещения элемента.
• Измерение параметров элементов электрических цепей с помощью моста переменного тока.
• Прямые измерения параметров цепи при последовательном или параллельном соединении ее элементов.

6. Измерения с помощью электронного осциллографа:

• Измерение параметров переменных напряжений и токов.
• Измерения фазы и частоты в режиме X – Y.

7. Электрические измерения неэлектрических величин:

• Измерение температуры.
• Сборка и испытание неуравновешенной мостовой схемы измерения температуры с помощью термопреобразователя сопротивления.
• Испытание трехпроводной схемы подключения термопреобразователя.
• Измерения давления.
• Измерения скорости вращения.
