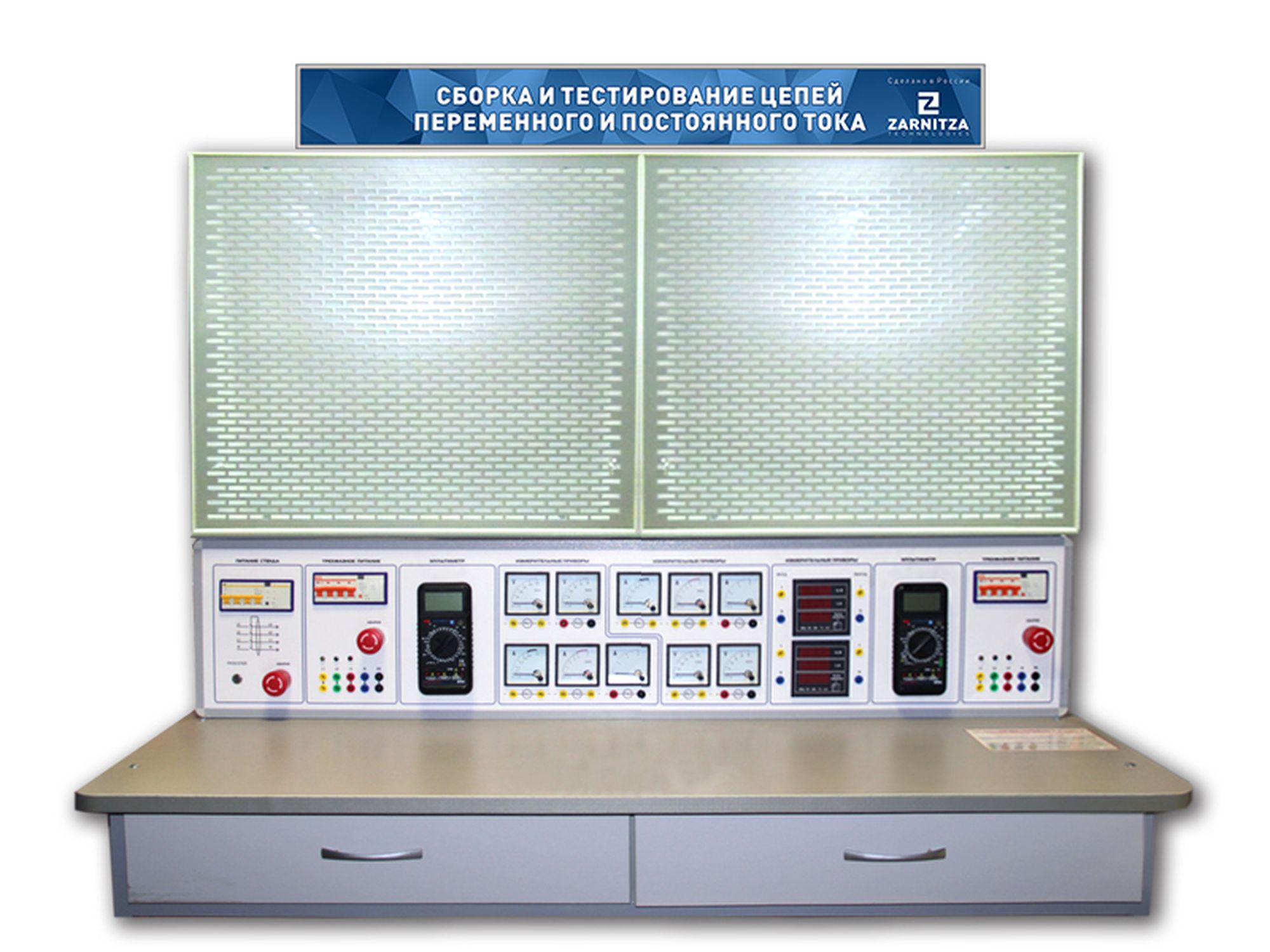

Стенд-тренажер “Сборка и тестирование цепей переменного и постоянного тока”

Описание

Стенд-тренажер предназначен для использования в образовательном процессе электротехнического направления с целью получения практических знаний и навыков работы с различными элементами и приборами для монтажа схем освещения, автоматики, пожарной и охранной сигнализации и т. п.

Конструктивно стенд-тренажер представляет собой рабочее место для бригады студентов из двух человек, оборудованное моноблоком с элементами питания и защиты стенда, измерительными приборами. Также в состав стенда входят набор инструментов, перфорированные монтажные панели для установки электротехнических изделий, набор соединительных проводников и клипс.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по направлению “Технология электромонтажных работ”. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Комплектация

1. Лабораторный стол с двумя подвесными ящиками.
2. Перфорированные панели (2 шт.).
3. Моноблок.
4. Стартер S2 4-22W 220 V.
5. Крепеж 20 мм д/трубы (CF20). (10 шт.).
6. Труба гибкая 20 мм с/п серая (10 м)
7. Лампа ЛЛ 18Вт L 18/640 G13.
8. Кронштейн металлический LST 15.013 д/креп. торц. патр. G13 (15.013) (2 шт.).
9. Ламподержатель LST 15.513 G13 торцевой поворотный (15.513) (2 шт.).
10. Выключатель автоматический 1п 6А С.
11. Выключатель автоматический 3п 16А С.
12. Выключатель автоматический 2п 16А С.
13. Диф. авт. 2п 10А 30мА АД-12 С.
14. УЗО 2п 16А 30мА ВД1-63 АС.
15. Расцепитель независимый РН47 на DIN-рейку.
16. Корпус КП-103 для кнопок на 3 места.
17. Лампа ADDS d22 мм красная LED 220В.
18. Лампа ADDS d22 мм зеленая LED 220В (2 шт.).
19. Пост кнопочный ПКЕ 212/2.
20. Пускатель магнитный 9 А ~230 В (КМИ-10911).
21. Пускатель магнитный 9 А =24 В.
22. Приставка ПКИ-22.
23. Доп. контакты к LC, LP 1но+1нз.
24. Реле РТИ-1306 1,0-1,6 А.
25. Короб перфорированный серый Т1 25 х 30 (2 м).
26. Провод ПВ-3 (ПУГВ) 1 х 1,5 черный (10 м).
27. Провод ПВ-3 (ПУГВ) 1 х 1,5 красный (10 м).
28. Провод ПВ-3 (ПУГВ) 1 х 1,5 голубой (10 м).
29. Провод ПВ-3 (ПУГВ) 1 х 1,5 желто-зеленый (10 м).
30. Провод ПВ-3 (ПУГВ) 1 х 1,5 белый (10 м).
31. Провод ПВ-3 (ПУГВ) 1 х 0,75 черный (10 м).
32. Провод ПВ-3 (ПУГВ) 1 х 0,75 красный (10 м).
33. Провод ПВ-3 (ПУГВ) 1 х 0,75 голубой (10 м).
34. Асинхронный двигатель АИР56 В4 УЗ IP54 0,12кВт 220/380 В.
35. Полка-держатель для инструментов.
36. DIN-рейка (50 см.) (4 шт.).
37. Клипсы пластиковые.
38. Крепежные элементы.
39. Ограничитель DIN-рейки (10 шт.).
40. Колпачок для скрутки проводов.
41. Вилка штепсельная.
42. Коробка распределительная.
43. Выключатель двухклавишный.
44. Выключатель одноклавишный.
45. Выключатель проходной (2 шт.).
46. Кабель ВВГнг 3 х 1,5 мм2 (5 м).
47. Кнопка для звонков.
48. Розетка без заземляющих контактов.
49. Розетка с заземляющими контактам.
50. Щиток ЩРн-П-6.
51. Патрон настенный Е27.
52. Светильник ЛПО-01-1х18-012 с ЭПРА.
53. Лампа ЛОН 60Вт 230-60 Е27.
54. Наконечник НШвИ 0,8-8.
55. Наконечник НШвИ 1,5-8,2.
56. Счетчик СЭ1-80/10 Т1 D OY MER201.6 220В 7 м (201.6).
57. Звонок двухтональный б/кнопки.
58. Пускорегулирующий аппарат КЛЛ ТС-D 1х18 Вт.
59. Блок питания HY3003 (2 шт.).
60. Паспорт изделия.
61. Руководство по эксплуатации.

Базовая комплектация:

Состав

Моноблок с набором следующих функциональных блоков:

• Питание стенда.
• Аварийное отключение питания (3 шт.).
• Трехфазное питание (2 шт.).
• Мультиметры (2 шт.).
• Трехфазные измерители мощности (2 шт.).
• Амперметры постоянного тока (2 шт.).
• Амперметры переменного тока (4 шт.).
• Вольтметры постоянного тока (2 шт.).
• Вольтметры переменного тока (2 шт.).
