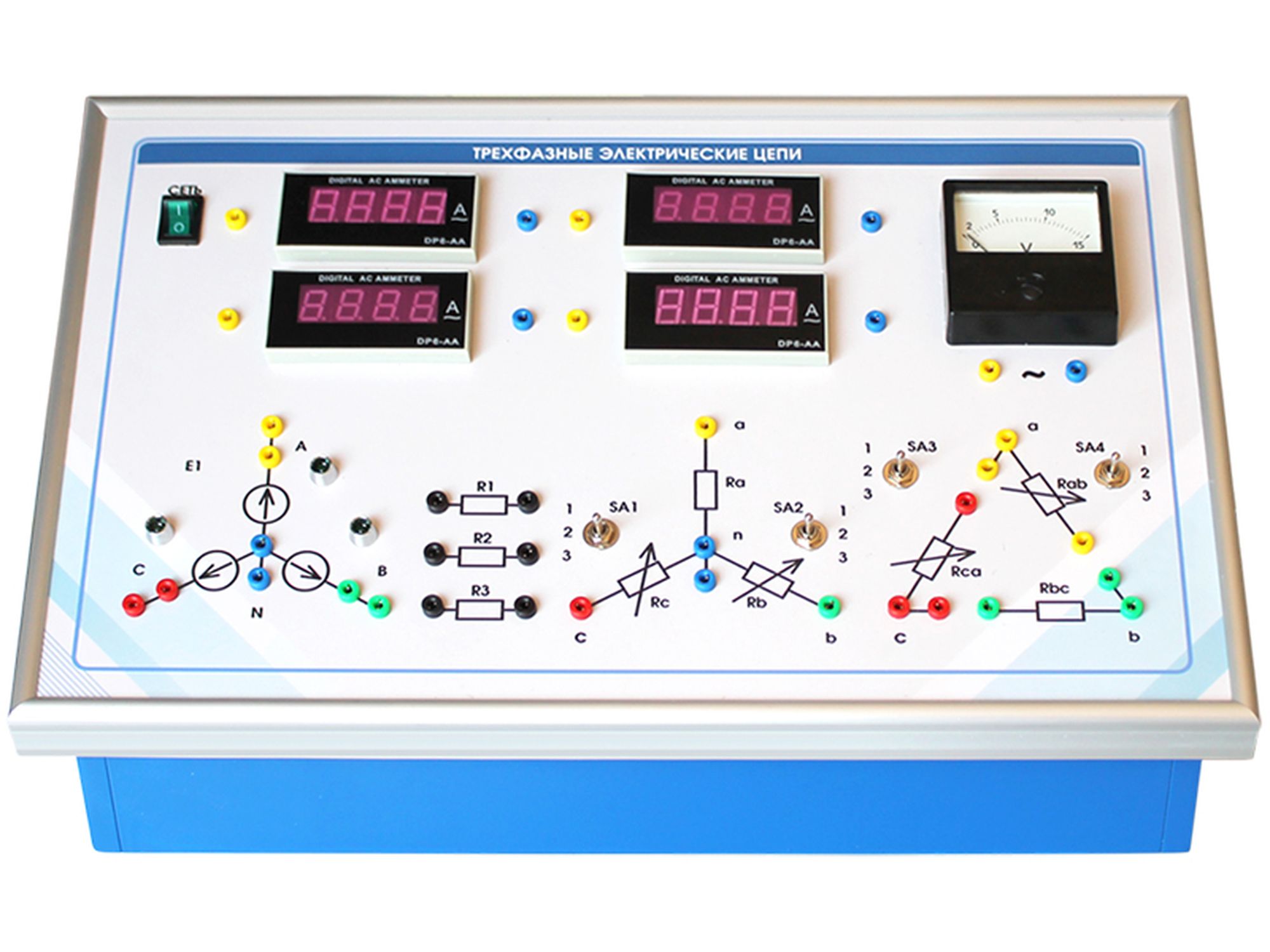

Комплект учебно-лабораторного оборудования “Трехфазные электрические цепи”
Вся представленная на сайте информация, в том числе технические характеристики, наличие на складе, стоимость товаров, носит информационный характер и ни при каких условиях не является публичной офертой. Обработка персональных данных осуществляется в соответствии с Политикой конфиденциальности.
Описание
Оборудование представляет собой изделие настольного моноблочного исполнения.
Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсу “Электрические цепи”. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Стенд обеспечивает знакомство учащихся с измерениями в трехфазных электрических цепях переменного тока и исследование трехфазных цепей переменного тока.
Комплект учебно-лабораторного оборудования “Трехфазные электрические цепи” (далее – стенд) предназначен для проведения лабораторно-практических занятий по разделу “Трехфазные цепи переменного тока”, обеспечивает знакомство учащихся с измерениями в трехфазных электрических цепях переменного тока и исследование режимов работы трехфазных цепей при соединении потребителей по схемам “звезда” и “треугольник”.
Комплектация
- Лабораторный стенд “Трехфазные электрические цепи”.
- Комплект силовых кабелей и соединительных проводов.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания для проведения лабораторных работ.
Состав
- Трехфазный источник переменного тока E1.
- Стрелочный вольтметр переменного тока PV1.
- Цифровые амперметры переменного тока PA1…PA4.
- Резисторы R1…R3.
- Мнемосхема трехфазных потребителей, соединенных по схеме “звезда”.
- Мнемосхема трехфазных потребителей, соединенных по схеме “треугольник”.
Учебно-методическое пособие по проведению лабораторных работ
1. Исследование режимов работы трехфазной цепи при соединении потребителей по схеме “звезда”:
- проверка соотношения между линейными и фазными напряжениями источника питания;
- исследование режима работы симметричной трехфазной цепи при наличии и отсутствии нейтрального провода, а также анализ влияния нейтрального провода и обрыва линейного провода на режим работы цепи;
- исследование режима работы несимметричной трехфазной цепи с резистивной нагрузкой при наличии и отсутствии нейтрального провода, а также влияние нейтрального провода и обрыва линейного провода заданной фазы на режим работы цепи;
- исследование влияние сопротивления линии передачи на режим работы трехфазной цепи;
- построение векторных диаграмм;
- сравнение режимов работы при симметричной и несимметричной нагрузке.
2. Исследование режимов работы трехфазной цепи при соединении потребителей по схеме “треугольник”:
- измерение линейных напряжений источника питания на холостом ходу;
- исследование трехфазной цепи при симметричной нагрузке;
- измерение токов и напряжений при обрыве фазы;
- измерение токов и напряжений при обрыве потребителя в одной из фаз;
- исследование трехфазной цепи при несимметричной нагрузке;
- построение векторных диаграмм;
- определение линейных токов по векторным диаграммам для исследованных режимов;
- сравнение режимов работы цепи при симметричной и несимметричной нагрузке;
- анализ влияния обрывов линейного и фазного проводов на режимы работы потребителей.
