Виртуальный учебный комплекс «Устройство и конструкция Ракеты носителя “Н-1 Л-З”»

Электронное учебное пособие «Ракетно-космический комплекс “Н-1–Л-3”: конструкция и история испытаний»

Учебно-демонстрационный программный продукт спроектирован в качестве интерактивного исследовательского стенда, посвященного советскому лунному носителю сверхтяжелого класса Н-1 (индекс 11А52) и пилотируемому комплексу Л-3. Программный пакет ориентирован на аудитории профильных кафедр проектирования ракетных систем, техникумы точного машиностроения и центры довузовской подготовки будущих инженеров. Цифровая среда позволяет отказаться от громоздких чертежных плакатов и переводит изучение сложнейшей конической конструкции в интерактивный 3D-формат.

Применение в учебных программах и профильные компетенции

Комплекс служит наглядным сопровождением дисциплин «Введение в специальность», «Конструкция и проектирование летательных аппаратов» и «История ракетно-космической техники», решая конкретные образовательные задачи:

• Исследование конической компоновочной схемы с несущей обшивкой и подвесными сферическими баками ступеней «А», «Б» и «В».
• Поузловой осмотр кольцевой связки 30 двигателей НК-15 с анализом функционирования системы аварийной защиты и управления тягой КОРД.
• Изучение сетчатых переходных отсеков, обеспечивающих вентиляцию и газодинамическую устойчивость при «горячем» методе разделения ступеней.
• Анализ материаловедческих решений: вафельного фрезерования алюминиевых панелей, термостойких экранов и сварных титановых узлов подвески.
• Ознакомление с конструкцией лунной посадочной связки (модули ЛОК и ЛК) и алгоритмами выведения экспедиции на орбиту Луны.
• Хронологический разбор четырех пусков комплекса на полигоне Тюратам с пошаговой фиксацией причин аварийных исходов.

Функциональные возможности трехмерной графики

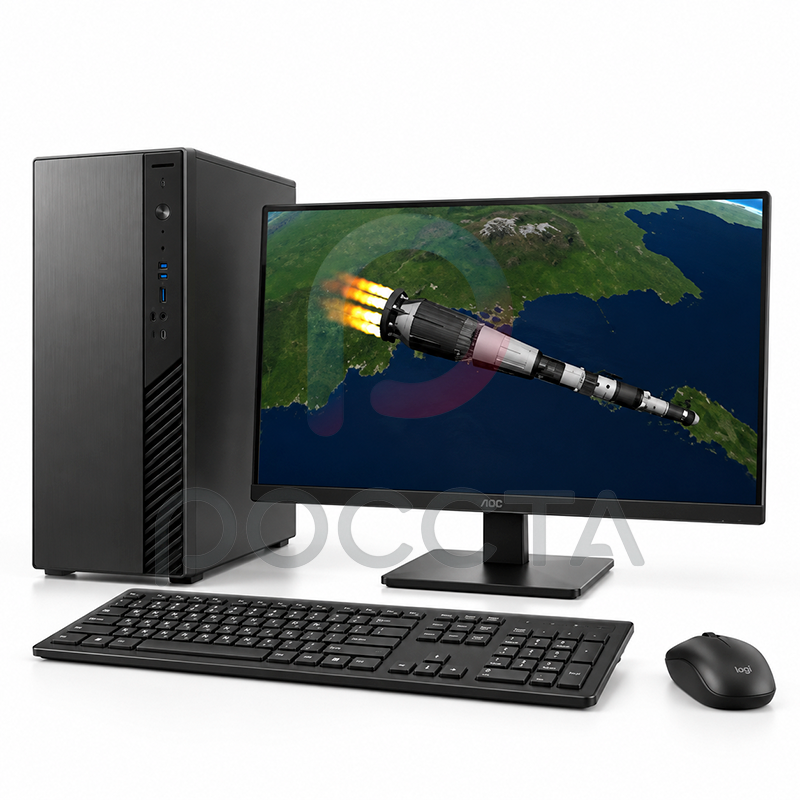

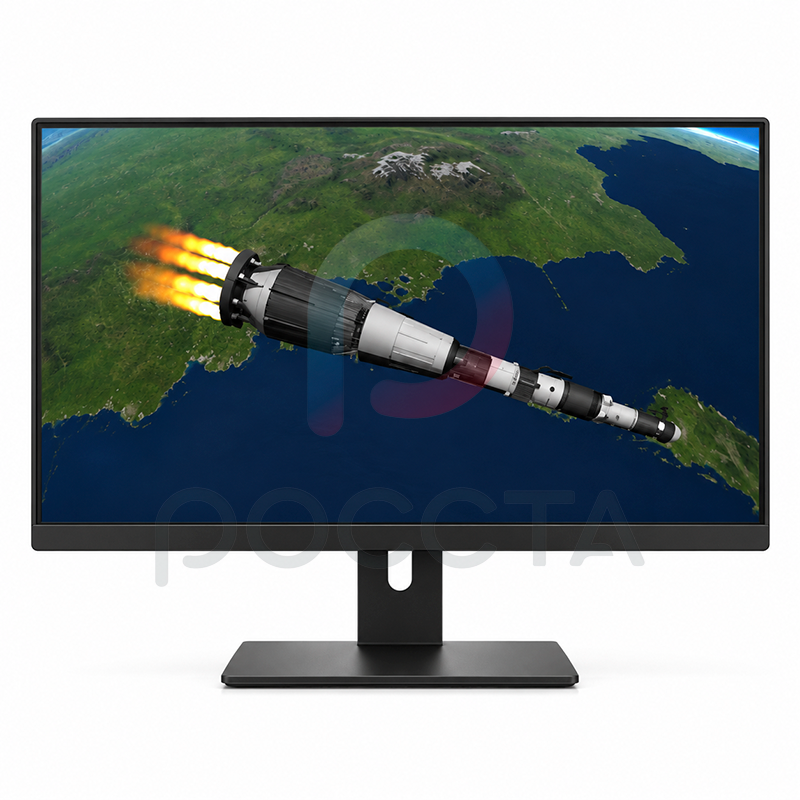

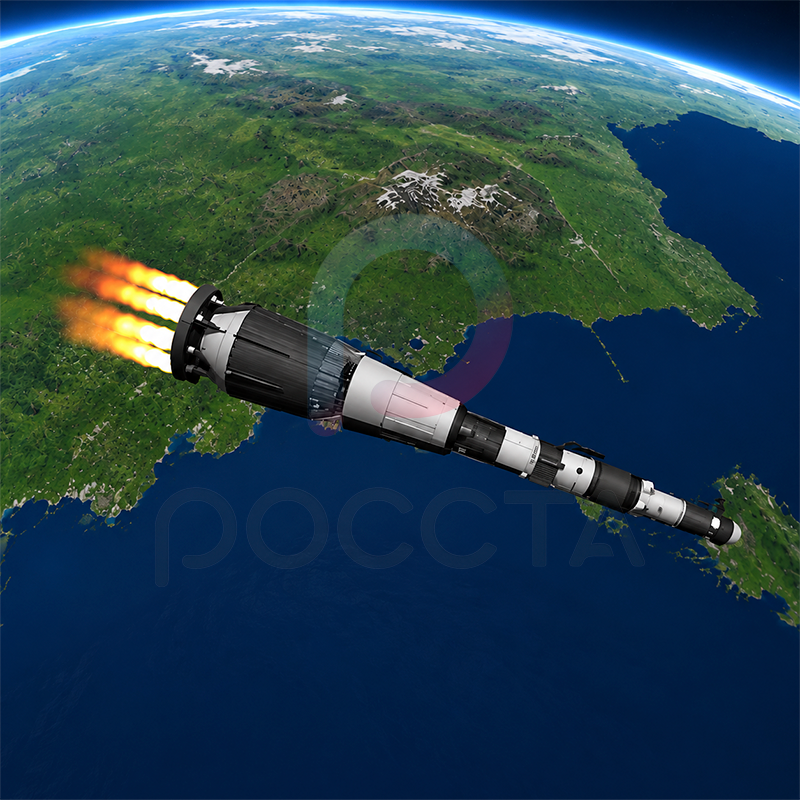

В основе виртуальной лаборатории заложена интерактивная параметрическая 3D-модель ракетного комплекса в сочетании с динамическим 2D-чертежом. Пользователь может управлять ракурсами камеры, приближать силовые шпангоуты, изолировать отдельные модули и активировать сквозные продольные сечения.

Каждый узел снабжен контекстной технологической карточкой с указанием массы, габаритов, используемых марок сплавов и заводских методов обработки. В интерфейсе детально проработаны: силовой тор первой ступени, магистрали подачи кислорода и керосина, головной блок с комплексом аварийного спасения, а также разгонные блоки «Г» и «Д» с многократным запуском двигателей в невесомости.

Преподаватель получает наглядный демонстрационный инструмент для проведения поточных лекций и семинаров: пространственное расположение 30 двигательных сопел, газоотводных каналов и баковых днищ выводится на проектор или панель за пару кликов.

Студенты осваивают реальные конструкторские компромиссы сверхтяжелого ракетостроения, связывают формулы теоретической механики и баллистики с физической геометрией изделия и глубже осознают историю отечественной инженерной школы.

Параметры интеграции и совместимость

Программное обеспечение оптимизировано для работы на типовых персональных компьютерах дисплейных классов, мультимедийных моноблоках и интерактивных проекторах. Комплекс функционирует автономно в локальном контуре учебного заведения, не требует постоянного интернет-канала и не создает нагрузку на локальную сеть.

Внедрение электронного пособия по ракетно-космическому комплексу «Н-1–Л-3» существенно обогащает фонд учебно-методических средств кафедры, обеспечивая современный уровень наглядности при подготовке специалистов аэрокосмического профиля.
